Version 5.0

Extension MrSid



1) Présentation:

Le format MrSid est un format de cartographie utilisé dans le domaine de la photographie aérienne et satellite. Bien qu'il ne s'agisse pas de véritables cartes nautiques, ces photos sont prises en compte par scannav avec toutes les fonctionnalités des cartes (superposition du bateau, calculs de distances, etc...)

La lecture du format MrSid nécéssite d'installer le module MrSid (voir plus bas)

A ce jour, 2 sources de fichiers MrSid ont été testées:

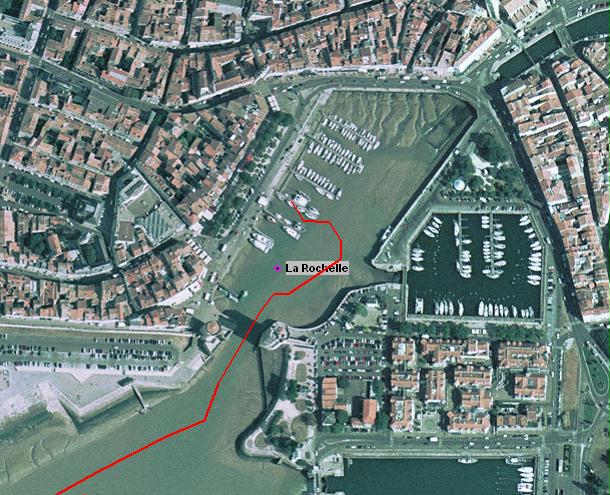

1.1 : Orthophotos du littoral Français

Le site de l'équipement http://siglittoral.test.application.equipement.gouv.fr/ met en téléchargement libre et gratuit des photos aériennes géoréférencées des côtes Francaises. Ces photos ont une résolution de 50 centimètres par pixel. Il est possible de lire ses photos dans ScanNav comme des cartes, moyennant une procédure d'import décrite ci-dessous. Attention, bien que la précision soit excellente, elles ne se substituent en aucun cas à de vraies cartes nautiques.

Vous trouverez en fin de cette notice quelques conseils issus d'un mail personnel pour télécharger les dalles sur le site qui est assez "capricieux".

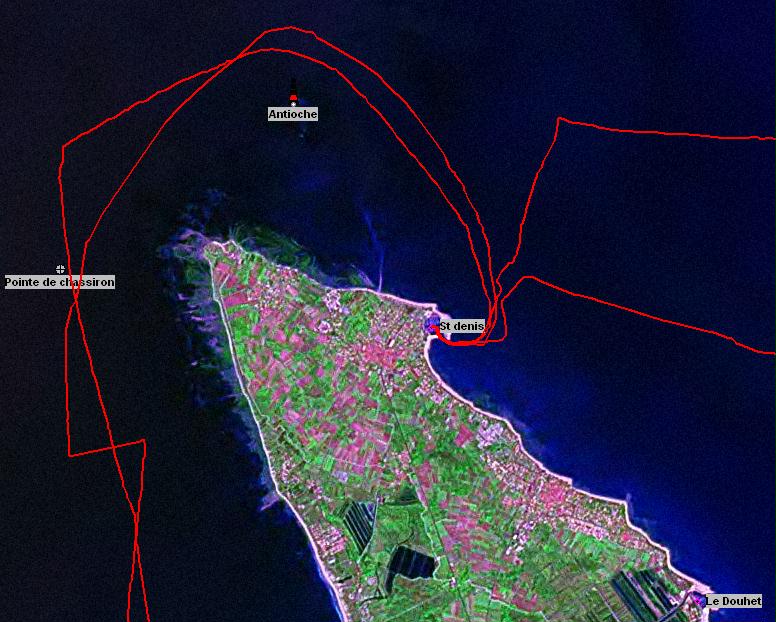

1.2 : Photos Satellite de couverture mondiale

Ces photos satellite sont mises à disposition par la Nasa sur https://zulu.ssc.nasa.gov/mrsid/. Elles sont en projection UTM, et ont une précision de l'ordre de 15m par pixel, et couvrent le monde entier. Une fois téléchargées, elles peuvent être lues directement dans ScanNav sans autre manipulation, à condition que le module d'import soit préalablement téléchargé et installé comme indiqué plus bas.

Chaque fichier téléchargé représente une zone UTM d'environ 7° de longitude (6° pour une zone UTM plus recouvrement sur les zones adjacentes), et d'environ 5° de latitude. Deux zones adjacentes en latitude se raccorderont parfaitement. Mais les caractéristiques du système de projection UTM fait que le raccordement de dalles adjacentes en longitude ne peut pas se faire de façon exacte. Vous observerez donc un décalage à la jonction de ces dalles. Cependant, le recouvrement assez large entre chaque dalle doit permettre de n'utiliser qu'une seule zone UTM à un moment donné.


2) Installation du module MrSid:



Téléchargez MrSidModule.zip et décompresser les 3 fichiers inclus mrsidinfo.exe, mrsiddecode.exe, et IgnLambert.exe, dans le répertoire d'installation de ScanNav.

ScanNav se réservant la possibilité de demander une participation pour cette fonctionnalité par la suite, la lecture des fichiers au format MrSid est protégée par un code licence spécifique. Dans cette version, cette licence est cependant fournie gracieusement. Pour l'obtenir, faire une demande auprès de postmaster@scannav.com, en joignant le fichier ScanNav.cfg issu de "Demande de Licence".

Note: Le module MrSid utilise les composants mrsidinfo.exe, mrsiddecode.exe qui sont la propriété de LizardTech : www.lizardtech.com



3) Import des dalles en projection Lambert vers ScanNav:



- Aller dans le répertoire d'installation de ScanNav, et lancer IgnLambert.exe (il est possible de faire un raccourci vers le bureau)

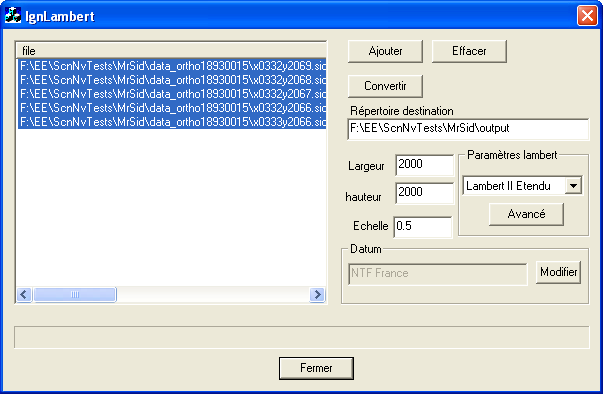

La fenêtre suivante apparaît:


- Les paramètres largeur, hauteur, échelle sont réglés pour les dalles des fichiers MrSid dispos sur http://siglittoral.test.application.equipement.gouv.fr/ (2000x2000 pixels, au 1:5000), pareil pour les paramètres Lambert et Datum. Il n'y a donc rien à toucher côté paramètres.

- Renseigner un répertoire ou seront générées les cartes (dans l'exemple ci-dessus F:\EE\ScnNvTests\MrSid\output)
- Cliquer sur "Ajouter", un sélecteur de fichier s'ouvre => choisir la ou les photos .sid à convertir, puis ok
-=> la liste à gauche donne alors la liste de ces fichiers
- sélectionner celles qu'on veut convertir (elles sont normalement toutes présélectionnées)
- cliquez sur "Convertir"
=> La zone en bas indiquera la progression des cartes en cours de traduction, ceci se fait très rapidement.

Il y aura une carte générée par dalle .sid, prêtes à utiliser dans ScanNav. Cependant, il est préférable d'aller un peu plus loin et regrouper les petites cartes en plusieurs, avec un nom adéquat, ne serait-ce que pour des questions d'organisation:
- ouvrir l'Atelier de ScanNav
- insérer toutes les cartes résultantes(fichiers .map) en un seul coup
==> Elles seront ainsi ajustées entre elles automatiquement
==>si vous n'avez pas inséré toutes les dalles voulues, il est cependant possible d'en insérer d'autres par la suite. Cependant, elles ne seront pas ajustées aux autres, mais insérées en bas à droite de l'écran. Il suffit ensuite de faire "Ajuster à la référence" depuis le menu "Opérations", en s'assurant qu'elles sont sélectionnées (il est sage de faire "Edition"->"Sélectionner tout" auparavant pour être sur), et la magie de l'ajustement opérera :-)
- Il n'y a plus qu'à donner un nom représentatif à la carte (dans l'onglet "Général" de l'outil de géoréférencement). Les autres onglets ne sont pas à modifier, tout est pré-renseigné.
- puis faire "Enregistrer sous", et donner un nom cohérent au fichier de la carte. Attention: ne pas utiliser "Optimiser pour navigation" le résultat donnerait des fichiers beaucoup plus gros.

La carte est maintenant terminée et peut être insérée dans la bibliothèque de cartes de ScanNav.

Une dernière recommandation: Ces cartes sont en Lambert, elles ne se raccorderont donc pas toujours très bien avec les cartes marines qui sont, elles, en Mercator. Mais le géoréférencement est bon (en mettant la grille, on peut voir des brusques dérivations aux frontières Mercator-Lambert). Donc pour ne pas être trop dérouté au début, ne pas mélanger trop Mercator et Lambert dans la même bibliothèque...)



Téléchargement des Dalles Orthophotos du littoral Français


Le texte qui suit est la copie d'un mail personnel. Veuillez donc m'excuser pour la mise en forme et le tutoiement.



Et pour télécharger les dalles, il faut aller sur http://siglittoral.test.application.equipement.gouv.fr. Le site est un peu buggé, mais j'ai trouvé quelques astuces...
- Cliquer sur "Orthophotographie", puis "consultation et téléchargement des dalles"
- une carte apparaît tu peux zoomer sur une région avec les outils dispos. Attention, c'est très susceptible...
- une fois à un niveau de zoom suffisant (ou avant, c'est pas grave), sélectionne "Orthophotographies" dans la colonne de gauche. Tu as alors des petits carrés qui apparaissent. Chaque carré représente une dalle.
- s'il n'y a pas de carré, c'est que tu n'as pas assez zoomé, ou que tu es sur une zone non couverte. (à ce jour les côtes Atlantiques + Manche sont couvertes).
- Si tu zoom encore plus, les images apparaissent dans les carrés. Pas beaucoup d'intérêt pour nous ici. Ce qu'on veut, c'est avoir suffisamment de carrés visibles pour en sélectionner un certain nombre en une seule fois.
- Dans la colonne de gauche, cliques sur "à l'écran" (sous "Téléchargement")
- Et maintenant, sélectionnes avec la souris la zone que tu veux télécharger. La sélection se fait en click & drag d'un rectangle. Toutes les dalles inclues (même partiellement) dans le rectangle seront sélectionnées. Attention, dès que tu lâches la souris, le traitement commence.
- Il affiche une fenêtre une fenêtre de popup avec "Traitement en cours" pendant un certain temps (ne pas oublier d'autoriser les popups sur le site si tu utilises un bloqueur de pop-ups, sinon ça marche pas)
- Au bout d'un certain temps, tu as une liste de cartes affichées correspondant à la liste sélectionnée, et en bas un lien "télécharger" qui lance un traitement sur le serveur
- C'est là que ça commence à bugger sérieux...
- Si tu n'as séléctionné que quelques dalles (une dizaine), pas trop de problème. Un certain temps après avoir cliqué sur "Télécharger" il y a un lien du style Lancer le téléchargement du fichier : data_ortho1008668042.zip qui apparaît, et tu n'as qu'à cliquer pour continuer.
- Par contre, si tu as sélectionné beaucoup de cartes, ça bloque. Il y a 2 cas
1) Au dessus d'une centaine de dalles (de mémoire), absolument rien ne se passe, tu n'as même pas la montre dans Internet Explorer. Là, je n'ai pas trouvé de contournement... je pense que c'est une limite de la longueur d'un lien dans IE...
2) En dessous de cette limite, ça va mouliner un temps assez long, pour finir avec l'affichage d'un magnifique message de Timeout :-((. Mais faut pas me la faire à moi!! :-) J'ai trouvé une parade grâce à l'autre bug décrit plus bas...
- tu reviens dans la fenêtre principale des dalles à télécharger
- tu sélectionnes une seule dalle (ou 2 ou 3, pas grave...)
- tu lance le téléchargement
- Il te propose alors un fichier à télécharger, ce que tu t'empresses de faire...: Et le fichier contient toutes les cartes que tu avais demandé le coup d'avant! Il suffit de le savoir!! :-)

Et c'est là qu'arrive le 2eme gros bug: Si tu redemandes une autre zone à télécharger, il fait mine de te préparer le tout, et à la fin te propose de télécharger le fichier... Sauf que c'est exactement le même que le coup précédent...
Il n'y a là qu'un seul moyen que j'ai pu trouver: sortir d'Internet Explorer et relancer une toute nouvelle session

Comme je te disais, le site est un peu buggé, mais avec le temps, on s'y fait... et les photos sont très précises en position
