Documentation ScanNav
Module Courants de Marées

Table des matières :

Introduction.. 2

Licence Courants : 2

Fenêtre de contrôle « Courants » ...... 3

Ouverture de fichiers courants: 3

Choix de la date de prévision: 3

Choix du type d’informations affichées et de leur représentation: 4

Informations sous le curseur : 5

Paramétrage avancé. 5

Onglet « Général » : 5

Onglet « affichage » : 6

Paramétrage expert : 8

Spécificités WXTide : 8

Mode d’affichage. 8

Interactions entre ScanNav et WXTide : 9

Précision des informations : 10


Voir également  Notes de mise à jour

Introduction

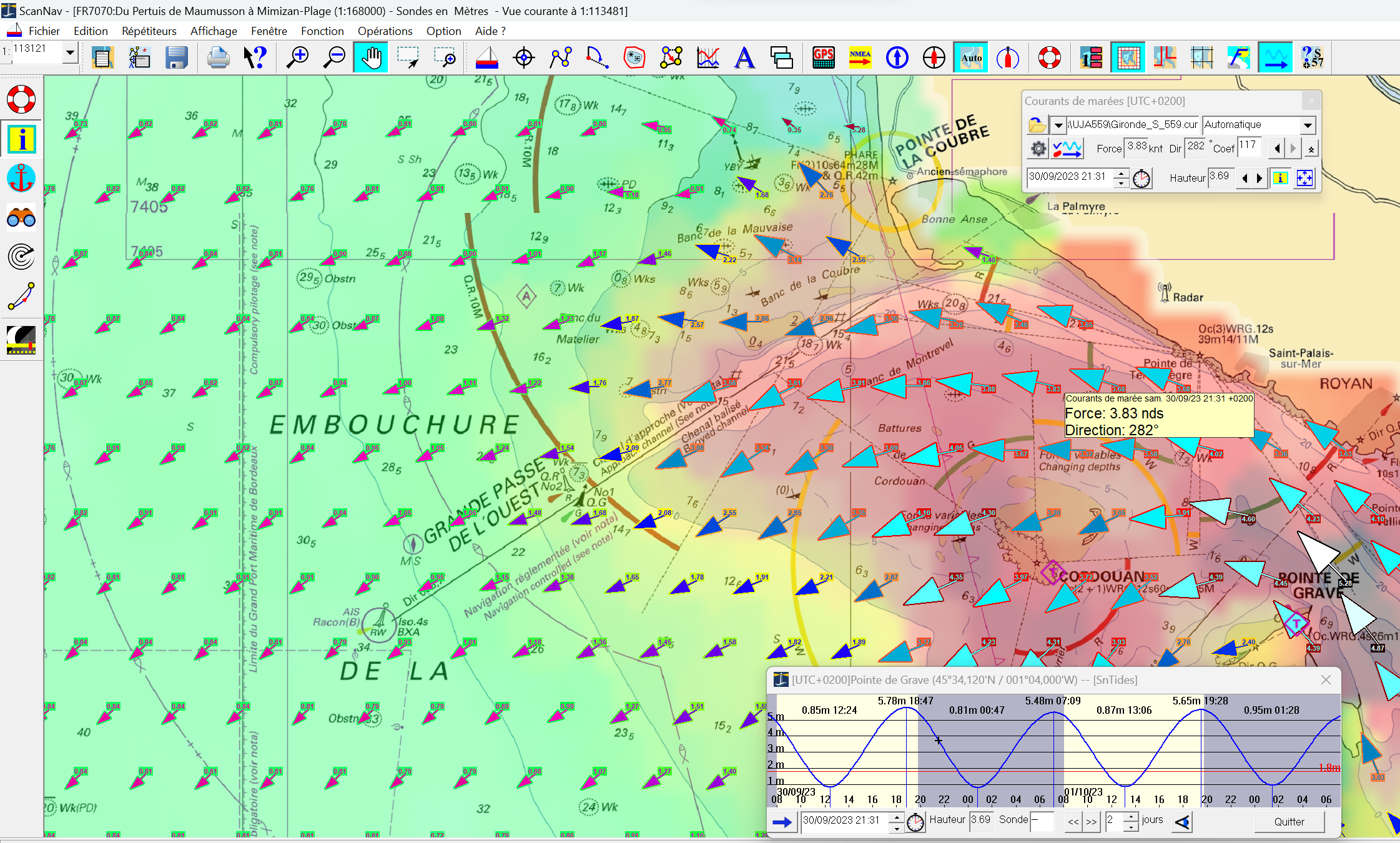

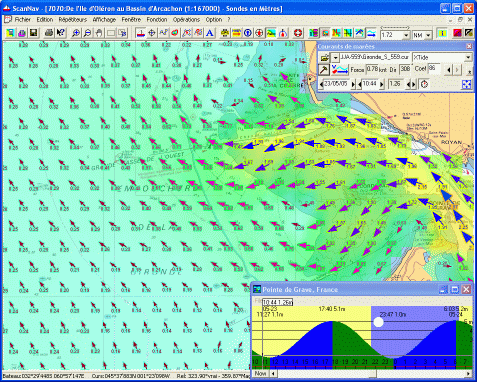

Le module « Courants » de ScanNav permet d’afficher les courants de marées en superposition à la carte. Les données de courants sont issues du SHOM.
"© SHOM 2005 -  Reproduit avec l’autorisation du service hydrographique et océanographique de la marine - France – Contrat  n° 30/2005 - www.shom.fr"

Le calcul des courants dépend des horaires et hauteurs de marées qui sont quant à elles calculées par le module SNTides , lui-même basé sur le noyau de calcul SHOMAR (© SHOM 2010 Contrat n° 114/2010)Voir document pdf  pour sa documentation complète.

Il est fortement conseillé de consulter également les Notes de Mise à jour sur le module Courants

Licence Courants :

Le module « Courants » est distribué en temps qu'option au module de base, et d’Atlas de courants issus du SHOM vendus séparément (Autorisation de reproduction Contrat  n° 30/2005). La liste des Atlas disponibles est consultable en ligne sur http://www.scannav.com/ModulesCourants (url soumise à changement, voir la page d’accueil http://www.scannav.com en cas de non-réponse)

Il est possible de tester les fonctionnalités du module « Courants » grâce à un fichier d’exemple fourni en standard.

Pour obtenir une licence pour le module « Courants » et/ou d’Atlas, la procédure est la même que pour obtenir une licence de base. Veuillez vous reporter au chapitre Comment obtenir une licence du module général. Un bon de commande est également disponible sur le site ScanNav.

Fenêtre de contrôle « Courants »

Pour activer l’affichage des courants de marées,  cliquez sur le bouton  de la barre d’outils, ou sélectionnez l’entrée « Courants de marées » du menu « Options ».

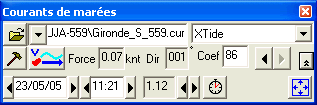

La fenêtre de contrôle suivante s’affiche alors, et si vous l’aviez déjà ouverte précédemment la dernière zone de courants s’affiche à l’écran.

Cette fenêtre permet de contrôler rapidement les informations de courants à afficher. Il est possible de masquer la partie basse du dialogue pour réduire l’encombrement de la fenêtre en cliquant sur le bouton . Il suffira ensuite de ré appuyer sur le bouton  pour faire réapparaître cette zone.

Ouverture de fichiers courants:

*  Ouvre un sélecteur de fichiers vous permettant de choisir un fichier « Courants » parmi les Atlas dont vous disposez.

 :  Liste déroulante permettant de choisir rapidement un fichier parmi les derniers affichés en cliquant sur la flèche de gauche. Le fichier couramment affiché y est indiqué

Note : si vous ne disposez pas de l’option « Courants de Marées », vous ne pourrez pas ouvrir de nouveaux fichiers avec le bouton  * , et seule le fichier d’exemple apparaîtra dans la liste.

Le bouton  vous permet à n’importe quel moment de centrer l’affichage sur la zone couverte par le fichier couramment ouvert

Choix de la date de prévision:

La liste en haut à droite vous donne plusieurs possibilités pour choisir la date des courants à afficher:

·        Soit Manuellement en choisissant une plage horaire par rapport la pleine mer ou basse mer selon les zones, de PM-6 heures à PM+6 heures (ou BM-6/BM+6), et en saisissant le coefficient de marée. Il est possible de parcourir les différents horaires pas à pas en avant ou arrière grâce aux deux boutons  figurants sous ce champ

·        Soit Automatiquement en choisissant l’entrée Xtide dans la liste. Dans ce cas vous pouvez choisir une date précise ou l’heure courante, grâce à la série de boutons

o        Vous permet de saisir la date et l’heure ou de les faire défiler en avant ou arrière de jour en jour ou d’heure en heure grâce aux flèches. Vous pouvez également faire défiler par pas de 10mn en appuyant sur la touche « Ctrl » du clavier en même temps que vous cliquez sur les flèches du champ heure.

o        Vous indique la hauteur pour le port de référence associé au fichier couramment affiché.

o        Permet de passer d’étale en étale.

o        Permet de rapidement se positionner à l’heure courante. En cliquant dessus, il se positionne à l’heure courante, et reste ensuite « enfoncé ». Tant qu’il reste à l’état enfoncé, l’affichage se rafraîchira selon une période de temps définie dans les paramètres (voir plus loin). Pour arrêter la mise à jour automatiquement, il faut ré appuyer sur le bouton pour le refaire passer à l’état « non enfoncé »

·        Une troisième possibilité est de cliquer sur la courbe de WXTide, ce qui positionnera l’affichage des courants dans ScanNav à l’heure correspondante

Choix du type d’informations affichées et de leur représentation:

 En cliquant sur ce bouton, un menu apparaît et on peut accéder rapidement au type d’affichage voulu:

 Le type d'affichage actif est représenté à la gauche de chaque bouton par les petits symboles suivants :

*    « Valeurs »: la force et la direction du courant sont représentés par une flèche plus ou moins grosse et de couleur différente selon la force du courant. Le point de mesure correspond au début de la flèche, et non à sa pointe. D’autres options sur l’affichage des flèches sont disponibles dans les paramètres avancés.

 « Courbes » : les données sont affichées sous formes de courbes iso-valeurs calculées et en fonction d’un intervalle défini dans les options avancées.

*  « Remplissage » : les données sont affichées sous formes de zones remplies en couleurs avec un pourcentage de transparence défini dans les options avancées.

« Echelle » : affiche une échelle de couleurs dans une fenêtre séparée pour visualiser les rapports force/couleurs du type d’information, définis dans les options avancées. Seules les valeurs min et max sont indiquées. Pour visualiser la valeur correspondant à une couleur intermédiaire il suffit de déplacer  la souris sur la plage correspondant de la barre d’échelle. Cette barre d’échelle peut être déplacée et redimensionnée de la même façon que pour les répétiteurs de navigation.

Note : Les courants peuvent être représentés sous différentes formes (par exemple courbes + remplissage donnera le symbole  ). Il est à noter cependant que si l’affichage est représenté sous forme de remplissage et de flèches de courants, les codes couleur de ces dernières seront inversés afin de rester visible par-dessus les zones remplies

Informations sous le curseur :

Lorsqu’on déplace le curseur sur la carte, les valeurs interpolées du courant (force et direction) sous le curseur sont affichées dans les champs texte de la fenêtre de contrôle.

Paramétrage avancé

Le bouton  ouvre une boite de dialogue avec différents onglets permettant de positionner des paramètres généraux ou d’affichage avancé.

Onglet « Général » :

Cet onglet permet de positionner les paramètres suivants :

·        « Centrer la carte sur la zone de courants au chargement » : lorsque cette case est cochée, l’ouverture d’un nouveau fichier « Courants » provoque un recentrage et une mise à l’échelle de la carte afin de faire tenir à l’écran la zone géographique couverte par le fichier. (voir aussi plus haut le bouton )

·        « Mise à jour automatique toutes les » : permet de paramétrer la période de rafraîchissement des courants en fonction de la date  (voir plus haut le bouton )

·        « Nombre de fichiers mémorisés dans la liste » : permet de donner une limite au nombre de fichiers courants apparaissant dans l’historique pour sélection rapide

·        « Sauvegarder la config » ouvre une boite de dialogue qui permet de sauvegarder tous les paramètres courants afin de les restaurer par la suite avec « Restaurer une config »

Entrer un nom pour la configuration dans le champ de saisie, et cliquer sur OK.

Si vous sélectionnez une entrée existante, elle sera écrasée (après confirmation)

L’entrée « DefaultSettings » est une entrée prédéfinie et ne peut être écrasée.

Pour supprimer une entrée, sélectionnez la dans la liste et cliquez sur « Supprimer ». Rien ne sera effectif avant de cliquer sur « OK ». Si vous cliquez sur « Annuler » la config ne sera pas sauvegardée, mais si vous avez « supprimé » des entrées auparavant, il vous sera demandé sur vous voulez les supprimer effectivement.

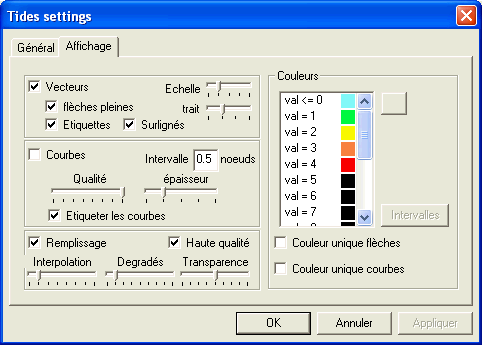

Onglet « affichage » :

Le module Courants dépend du calcul de hauteurs d'eau assuré par le module SNTides , lui-même basé sur le noyau de calcul SHOMAR (© SHOM 2010 Contrat n° 114/2010)Voir document pdf  pour sa documentation complète. Ce dernier étant limité aux 2 années suivant sa date d'édition, il est toujours possible d'utiliser WXTide pour calculer les courants pour les dates postérieures. Pour ceci, positionner la source Marées à "WXTides" dans les paramètres généraux du module courants. Ne pas oublier de le repositionner à SHOMAR pour revenir à une meilleure précision pour les dates antérieures à la limite.

·        Les cases à cocher « Vecteurs », « Courbes », et « Remplissage » ont la même signification qu’à travers du menu des boutons de la fenêtre de contrôle.

·        Paramétrage des flèches :

o       « Echelle » et « Trait »:  permettent de régler la taille des flèches et de l’épaisseur du trait

o       « flèches pleines » : permet de choisir entre des flèches pleines ou détourées

o       « Etiquettes » : donne la possibilité d’afficher la force du courant en texte sous chaque flèche

o       « Surlignés » : chaque flèche (et étiquette) sera détourée avec une couleur inverse, afin de bien distinguer les informations, quelle-que soit la couleur de la carte en arrière plan.

·        Paramétrage des courbes :

o       si « Etiqueter les courbes » est cochée, chaque courbe aura une étiquette  indiquant sa valeur

o       Le champ « Intervalle » permet d’indiquer l’espacement des courbes dans l’unité indiquée.

o       « Epaisseur » permet de régler l’épaisseur du trait des courbes

o       « Qualité » : Ce paramètre permet de lisser les courbes, il est assez consommateur en temps de calcul. Il est donc conseillé de le laisser à la valeur minimale (à gauche). Il conviendra d’augmenter sa valeur de quelques pas si vous remarquez des anomalies dans les courbes comme des croisements ou une mauvaise fermeture.

·        Paramétrage du remplissage :

o       « Transparence » permet de régler le degré de transparence utilisé pour pouvoir voir la carte au travers du remplissage courant. Plus le curseur est à droite, moins le remplissage sera prononcé, et plus la carte  sera visible

o       « Haute qualité » : La transparence est un processus qui utilise des ressources matérielles et logicielles qui sont assez récentes en terme de technologie. Sur des PC récents, « haute qualité » doit être cochée. Par contre, sur les configurations plus anciennes, ce mode « haute qualité » ne sera pas viable, car trop consommateur de temps cpu, et les temps de calcul et d’affichage seront alors très  lents, voir inexploitables. En décochant la case « haute qualité », on passe alors dans un mode de transparence émulé qui prend un peu moins de temps, mais aura un bien  moins bon rendu.

o       « Dégradés » : Cette option n’a d’effet que sur les configurations anciennes ou le dégradé des couleurs n’est accessible que par émulation. Plus le curseur sera sur la droite, plus le dégradé sera régulier, mais également plus les performances seront réduites…

o       « Interpolation » : Cette option est assez consommatrice de cpu, et n’est utile que dans certains cas extrêmes pour améliorer le rendu du remplissage. Il est conseillé de laisser une faible valeur (à gauche). Voir les illustrations dans la documentation du module Grib pour plus d’explications.

·        La liste des « Couleurs » permet de personnaliser celles-ci en fonction de ses goûts. Pour changer une des valeurs, sélectionnez l’entrée correspondante dans la liste, et cliquez sur le bouton de couleur à droite. Cela ouvre un sélecteur de couleurs vous permettant de modifier cette couleur. Les couleurs définies sont des couleurs « Paliers », ScanNav calculant des couleurs intermédiaires entre chaque valeurs définies afin d’obtenir un dégradé continu.

·        « Couleur unique flèches » et « Couleur unique courbes » permet de définir une couleur unique ne variant pas avec la force du courant. Ceci peut être utile par exemple lorsque l’affichage du courant est combiné avec l’affichage météo afin de bien distinguer les différentes informations

Paramétrage expert :

Il n’est pas possible aujourd’hui de changer le paramétrage des intervalles prédéfinis avec l’interface. Ceci sera peut-être disponible dans une version ultérieure.  Il est cependant possible pour un expert de modifier ce paramétrage au travers du registre Windows.

Attention: Ce qui suit est donné à titre informatif, et les manipulations sont réservées à l’utilisateur averti, et conscient qu’une mauvaise manipulation du registre Windows peut entraîner des disfonctionnements du système.

Toutes les infos sont sauvegardées dans le registre Windows sous « HKEY_CURRENT_USER\Software\Marc Lombard\ScanNav\Tides\Currents ».

Il y a les entrées suivantes :

·        « colorinterval » : permet de définir l'intervalle de valeurs entre chaque couleur

·        « minval » : donne la valeur mini (toute valeur <= aura la première couleur)

·        « ncolors »: donne le nombre total de couleurs (toute valeur >= à minval+ncolors*interval aura la dernière couleur)

Pour augmenter (ou diminuer) le nombre de couleurs, il suffit de changer la valeur de "ncolors", les couleurs supplémentaires seront créées avec noir par défaut, il suffira de les modifier ensuite dans l'interface.

On peut de la même façon augmenter/diminuer minval et colorinterval...

Cette clé de registre contient également un sous-répertoire « Colors » qui contient la liste de couleurs, sous la forme « col0 », « col1 », ... « colN ». Elles sont définies sous la forme de valeurs RGB (8 bits de poids faible = Red(rouge), 8 bits suivants=Green(vert), 8bits suivants=Blue(bleu), 8 bits de poids fort à 0). Il est possible de les changer ici, mais préférable de le faire dans l’interface de ScanNav.

Spécificités WXTide :

Le calcul des hauteurs d'eau fourni par SHOMAR étant limité aux 2 années suivant sa date d'édition, il est toujours possible d'utiliser WXTide pour calculer les courants pour les dates postérieures. Pour ceci, positionner la source Marées à "WXTides" dans les paramètres généraux du module courants. Ne pas oublier de le repositionner à SHOMAR pour revenir à une meilleure précision pour les dates antérieures à la limite.

WXTide est un logiciel tierce partie et « open source ». La version embarquée avec ScanNav est adaptée, afin d’y rajouter un mécanisme pour communiquer avec ScanNav. Il n’y a pas eu d’autres modifications au logiciel mise à part l’ajout de la couche de communication. Pour les experts, les sources sont également fournies dans le package.

Le but de ce paragraphe n’est pas de refaire la documentation de WXTide, mais d’y apporter les précisions spécifiques à ScanNav.

Mode d’affichage

WXTide permet d’afficher les courbes de hauteur suivant plusieurs modes (via le menu « file »). Les deux modes recommandés pour une utilisation avec ScanNav sont les modes « Graph » ou « Overview » en fonction des préférences de chacun :

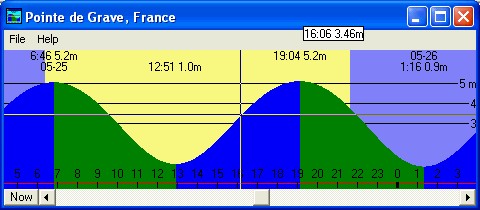

 Mode Graph : convient le mieux pour une vue du jour

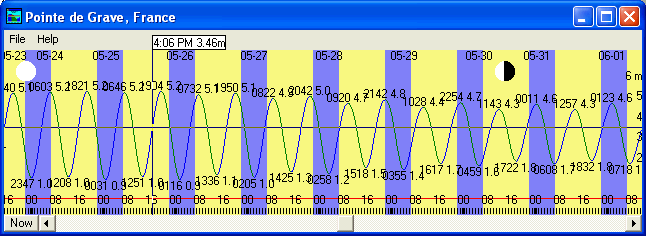

Mode OverView : convient le mieux pour une vue plus large d’une période

Les autres vues offrent moins de possibilité d’interaction avec ScanNav.

L’entrée « allways on top » du menu « File » est nouvelle par rapport à la version standard. Elle permet de conserver la fenêtre WXTide avec les courbes de marées au premier plan. Si cette option n’est pas cochée, la fenêtre de WXTide se mettra en arrière plan dès qu’on interagit avec ScanNav (ou autres fenêtres du bureau). En cochant cette option, cela permet donc de visualiser à la fois les courants et les hauteurs.

Interactions entre ScanNav et WXTide :

On l’a vu plus haut, il est possible de choisir les heures désirées soit dans la fenêtre de contrôle de ScanNav, soit en cliquant sur la courbe de WXTide, les 2 programmes se synchroniseront, ScanNav affichant les courants, et WXTide la hauteur d’eau de la station de référence.

Lorsque dans ScanNav on ouvre un nouveau fichier ou qu’on choisi l’entrée Xtide dans le choix de l’heure, Il positionne WXTide sur le port de référence correspondant au fichier de courants. Par ailleurs, si WXTide n’est pas déjà démarré, ScanNav le lance.

Il est possible ensuite de changer de port de référence dans WXTide, afin d’afficher des hauteurs d’un autre port, ScanNav continuera quant à lui à afficher la hauteur et les courants du port de référence correspondant qu fichier de courants, et non celui affiché dans la fenêtre wxtide.

De façon totalement indépendante des courants, il est possible dans ScanNav de demander à WXTide de se positionner sur le port connu le plus proche d’une position donnée dans le monde entier. Pour cela, il suffit de cliquer sur la carte avec le bouton droit de la souris, et de sélectionner l’entrée « WXtide » du menu contextuel. Cette fonctionnalité est disponible dans le module de base et ne nécessite pas le module « Courants de Marées »

Précision des informations :

La précision des hauteurs d’eau et des heures de marées données par WXTide peut varier d’un port à l’autre. Il convient donc de vérifier la validité des informations avec les documents papier officiels.

Avertissement : Aucun service hydrographique officiel n’a vérifié les informations contenues dans ce document et ne peut être tenu responsable de la fidélité de leur reproduction ou de toute modification ultérieure. La possession de ce document n’exonère pas de l’obligation d’utiliser les documents nautiques appropriés prévus par les règlements nationaux ou internationaux.

Ni ScanNav, ni l’auteur de WXtide ne sauraient être tenus responsables d’une mauvaise interprétation ou d’information erronée.
