Documentation ScanNav
Module Météo Grib

Table des matières :

Introduction.. 2

Licence GRIB : 3

Fenêtre de contrôle Grib ....... 4

Ouverture de fichiers grib: 4

Choix de la date de prévision: 4

Notes : 4

Choix du type d’informations affichées et de leur représentation: 4

Informations sous le curseur : 6

Paramétrage avancé. 6

Onglet « Général » : 6

Onglets pour chaque type de données : 9

Paramétrage expert : 10


Voir également  Notes de mise à jour

Introduction

Le module Météo de ScanNav permet d’afficher les prévisions météo en superposition à la carte. Les informations météo exploitables aujourd’hui sont les suivantes :

·        Les directions et forces de vent

·        Les pressions atmosphériques

·        Les précipitations

·        Les températures de l’air

·        La hauteur des vagues

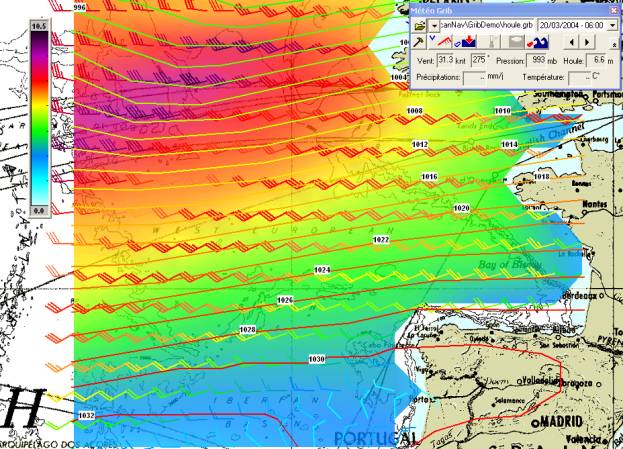

La copie d’écran ci-dessous  donne un exemple d’utilisation avec les vents sous forme de barbules, les pressions sous formes de courbes, et la houle sous forme de remplissage.

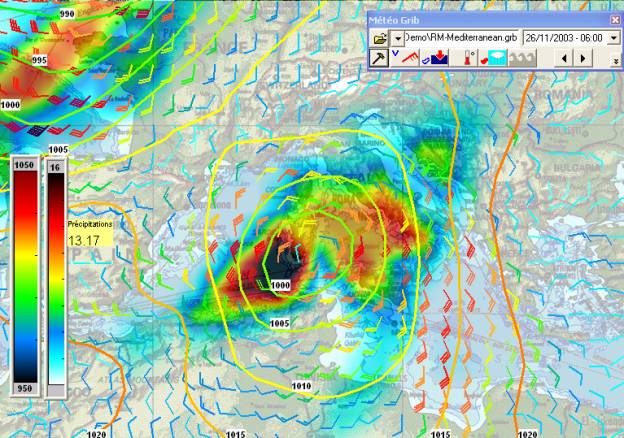

La suivante donne un exemple d’utilisation avec les vents sous forme de barbules, les pressions sous formes de courbes, et les précipitations sous forme de remplissage

Les informations météo sont récupérées sous forme de fichiers au format standard GRIB. L’intérêt de ce format est qu’il est relativement condensé, et est facilement téléchargeable sur Internet depuis un bateau avec une connexion lente de type GSM ou via radio. Le poids de ces fichiers dépend bien entendu de la zone géographique demandée, ainsi que des informations disponibles.

Services de téléchargement des fichiers Grib :

Voir Notes de mise à jour

Licence GRIB :

La fonctionnalité GRIB est distribuée en temps qu'option au module de base. La version disponible en téléchargement est bridée à la lecture de quelques fichiers d'exemples fournis dans l'archive, mais il est possible d'étendre ces exemples sur demande afin de s'assurer du bon fonctionnement avec vos sources de fichiers GRIB. Pour obtenir une licence totale Grib, la procédure est la même que pour obtenir une licence de base. Veuillez vous reporter au chapitre Comment obtenir une licence du module général.

Fenêtre de contrôle Grib

Pour activer l’option Grib afin d’afficher les informations météo, cliquez sur le bouton  de la barre d’outils. (ou sélectionnez l’entrée « Météo Grib » du menu « Options ».

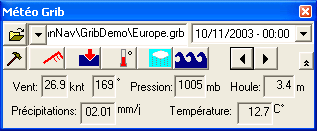

La fenêtre de contrôle suivante s’affiche alors, et si vous l’aviez déjà ouverte précédemment le dernier fichier grib affiché s’affiche sur la carte.

Cette fenêtre permet de contrôler rapidement les informations météo à afficher.

Ouverture de fichiers grib:

*  ouvre un sélecteur de fichiers vous permettant de choisir un fichier grib que vous aurez préalablement téléchargé.

 :  Liste déroulante permettant de choisir rapidement un fichier parmi les derniers affichés en cliquant sur la flèche de gauche. Le fichier couramment affiché y est indiqué

Note : si vous ne disposez pas de l’option Grib, vous ne pourrez pas ouvrir de nouveaux fichiers avec le bouton  * , mais une liste de fichiers de démo sera présente dans la liste.

Choix de la date de prévision:

 :   Liste déroulante permettant de choisir rapidement un horaire parmi ceux figurants dans le fichier Grib sélectionné. L’horaire couramment affiché y est indiqué. Il est possible de parcourir les différents horaires pas à pas en avant ou arrière grâce aux deux boutons  figurants sous ce champ.

Notes :

·        Les heures sont indiquées en heures GMT

·        Lorsqu'on change de fichiers avec la liste, celui-ci est ouvert à la date la plus proche du fichier en cours le cas échéant, ou sinon la date la plus proche de la date actuelle

·        Lorsqu'on ouvre un nouveau fichier avec * , il est ouvert à la date la plus proche de la date actuelle

Choix du type d’informations affichées et de leur représentation:

 En cliquant sur un de ces boutons représentants chacun un type de données différents (dans l'ordre vent, pression, température, précipitations, et houle), un menu apparaît et on peut accéder rapidement au type d’affichage voulu:



 Le type d'affichage actif est représenté à la gauche de chaque bouton par les petits symboles suivants :

*    « Barbules » (pour le vent) : la force et la direction du vent est représenté par une « barbule ». Un barbule est un petit graphique constituée d’une grande tige dont la pointe  est situé sur le point de mesure, et donne la direction du vent (le vent  allant vers la pointe), et sur laquelle sont greffées des « branches » indiquant la force du vent, une branche entière indiquant 10 nœuds, et une branche de demi longueur 5 nœuds. Par exemple  indique une force de vent de 35 Nœuds provenant environ du 120°

*    « Valeurs » (pour les autres types) : les valeurs de pression/températures/etc.. sont indiquées en texte sur les différents points de mesure.

 « Courbes » : les données sont affichées sous formes de courbes iso-valeurs calculées et en fonction d’un intervalle défini dans les options avancées .

*  « Remplissage » : les données sont affichées sous formes de zones remplies en couleurs avec un pourcentage de transparence défini dans les options avancées.

« Echelle » : affiche une échelle de couleurs dans une fenêtre séparée pour visualiser les rapports force/couleurs du type d’information , définis dans les options avancées. Seules les valeurs min et max sont indiquées. Pour visualiser la valeur correspondant à une couleur intermédiaire il suffit de déplacer  la souris sur la plage correspondant de la barre d’échelle. Cette barre d’échelle peu être déplacée et redimensionnée de la même façon que pour les répétiteurs de navigation. Si le type d’information correspondant n’est affiché sous aucune forme, l’échelle est automatiquement masquée.

Notes :

-         lorsqu’un type d’information n’est pas disponible dans le fichier Grib, le bouton correspondant est grisé (c’est le cas ci-dessus pour la houle)

-         Chaque type d’information peut être représenté sous différentes formes (par exemple courbes + remplissage donnera le symbole  ). Il est à noter cependant que si une information est représentée sous forme de remplissage et barbules (ou valeurs), les codes couleur de ces derniers seront inversés afin de rester visible par dessus les zones remplies

-         Plusieurs types d’informations peuvent être représentées par la même symbolique. Par exemple on peux représenter les pressions et les températures toutes deux avec des courbes en jouant sur l’épaisseur des traits pour les distinguer (voir options avancées plus loin). Cependant, attention de ne pas surcharger l’affichage au risque  de confusion ou d’illisibilité

-         Le mode « Remplissage » ne peut cependant être attribué qu’à un seul type d’information à un moment donné, le contraire n’ayant pas de sens.

Informations sous le curseur :

Lorsqu’on déplace le curseur sur la carte, les valeurs interpolées des différentes informations disponibles sous le curseur sont affichées dans les champs texte du bas de la fenêtre de contrôle grib. Il est possible de masquer cette partie du dialogue pour réduire l’encombrement de la fenêtre en cliquant sur le bouton  :

Il suffira ensuite de ré appuyer sur le bouton  pour faire réapparaître cette zone.

Paramétrage avancé

Le bouton  ouvre une boite de dialogue avec différents onglets permettant de positionner des paramètres généraux, ou propres à chaque type d’information.

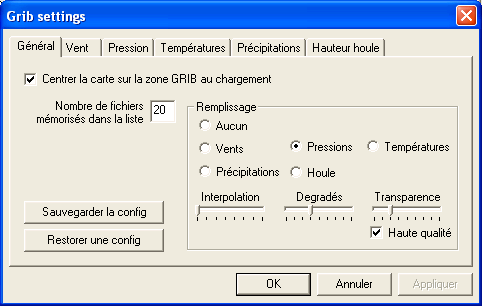

Onglet « Général » :

Cet onglet permet de positionner différents paramètres indépendants du type d’information.

·        « Centrer la carte sur la zone GRIB au chargement » : lorsque cette case est cochée, l’ouverture d’un nouveau fichier Grib provoque un recentrage et une mise à l’échelle de la carte afin de faire tenir à l’écran la zone géographique couverte par le fichier grib.

·        « Nombre de fichiers mémorisés dans la liste » : permet de donner une limite au nombre de fichiers grib apparaissant dans l’historique pour sélection rapide

·        « Sauvegarder la config » ouvre une boite de dialogue qui permet de sauvegarder tous les paramètres GRIB courants afin de les restaurer par la suite avec « Restorer une config »

Entrer un nom pour la configuration dans le champ de saisie, et cliquer sur OK.

Si vous sélectionnez une entrée existante, elle sera écrasée (après confirmation)

L’entrée « DefaultSettings » est une entrée prédéfinie et ne peut être écrasée.

Pour supprimer une entrée, sélectionnez la dans la liste et cliquez sur « Supprimer ». Rien ne sera effectif avant de cliquer sur « OK ». Si vous cliquez sur « Annuler » la config ne sera pas sauvegardée, mais si vous avez « supprimé » des entrées auparavant, il vous sera demandé sur vous voulez les supprimer effectivement.

La zone de paramètres « remplissage » contient une série de réglages relatifs au mode d’affichage par « remplissage », commun à tous les types d’informations :

·        les boutons « aucun », « vents », « pressions », etc… détermine le type d’information qui est affiché en mode remplissage. Ceci fait doublon avec les boutons de la fenêtre de contrôle grib

·        « Transparence » permet de régler le degré de transparence utilisé pour pouvoir voir la carte au travers du remplissage grib. Plus le curseur est à droite, moins le remplissage sera prononcé, et plus la carte  sera visible

·        « Haute qualité » : La transparence est une processus qui utilise des ressources matérielles et logicielles qui sont assez récentes en terme de technologie. Sur des PC récents, « haute qualité » doit être coché. Par contre, sur les configurations plus anciennes, ce mode « haute qualité » ne sera pas viable, car trop consommateur de temps cpu, et les temps de calcul et d’affichage seront alors très  lents, voir inexploitables. En décochant la case « haute qualité », on passe alors dans un mode de transparence émulé qui prend un peu moins de temps, mais aura un bien  moins bon rendu.

·        « Dégradés » : Cette option n’a d’effet que sur les configurations anciennes ou le dégradé des couleurs n’est accessible que par émulation. Plus le curseur sera sur la droite, plus le dégradé sera régulier, mais également plus les performances seront réduites…

·        « Interpolation » : Cette option est utile dans certains cas extrêmes ou le pas de la grille du fichier grib est insuffisant pour donner une allure régulière aux dégradés de couleurs, c’est à dire quand il y a une forte différence entre les valeurs de 2 points adjacents de la grille. Ca peut être la cas pour l’affichage des précipitations. En voici une illustration : Dans le premier cas, il n’y a pas d’interpolation (curseur entièrement sur la gauche)

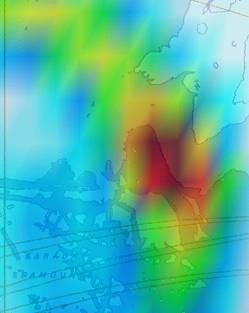

 pas d’interpolation

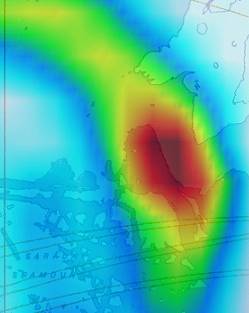

 Interpolation à mi-course

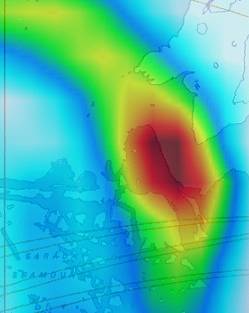

 Interpolation à fond

On voit que dans le premier cas, la zone de pluie est assez floue; elle est nettement meilleure dans le 2eme, et encore un peu améliorée lorsque le paramètre d’interpolation est à fond. Cependant, ceci a un coup assez conséquent sur les performances, les temps de calcul étant multipliés par 3 ou 4 à chaque cran du réglage vers la droite.

D’autre part le résultat est essentiellement « esthétique », le premier cas donnant une bonne estimation de la perturbation. La différence sur les informations autres que les précipitations est par ailleurs beaucoup moins probant. Il est donc fortement conseillé de laisser le réglage de ce paramètre au réglage minimal (à gauche), et de ne l’augmenter qu’occasionnellement en fonction de la lisibilité des informations. Tout ceci est un compromis à faire entre qualité du rendu et performance, et est au libre arbitre de l’utilisateur.

Onglets pour chaque type de données :

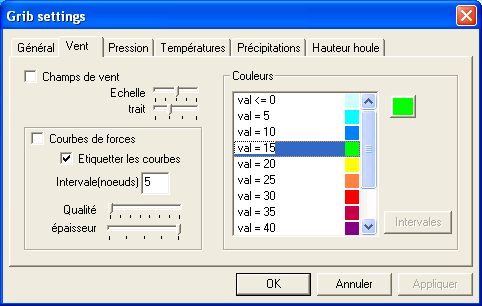

Pour chaque type de données, on peut ajuster certains paramètres avancés dans l’onglets correspondant. A quelques exceptions prêt, on retrouve les mêmes paramètres pour chaque onglet :

·        Les cases à cocher « champs de vent » (ou « valeurs » pour les autres types de données), et « Courbes » on la même signification qu’à travers les menus des boutons de la fenêtre de contrôle.

·        « Echelle » (uniquement dans l’onglet « vent ») : permet de régler la taille des barbules de vent

·        « Trait » (uniquement dans l’onglet « vent ») : permet de régler l’épaisseur du trait utilisé pour les barbules

·        si « Etiqueter les courbes » est cochée, chaque courbe aura une étiquette  indiquant sa valeur

·        le champ « Intervalle » permet d’indiquer l’espacement des courbes dans l’unité indiquée.

·        « Epaisseur » permet de régler l’épaisseur du trait des courbes pour chaque type de données.

·        « Qualité » : Ce paramètre permet de lisser les courbes, dans le cas ou le pas de la grille du fichier grib est insuffisant pour donner une allure régulière. Comme pour le paramètre « interpolation » de l’onglet « général », il est assez consommateur en temps de calcul (dans un rapport moindre cependant). Il est donc conseillé de le laisser à la valeur minimale (à gauche). Il conviendra d’augmenter sa valeur de quelques pas si vous remarquez des anomalies dans les courbes comme des croisements ou une mauvaise fermeture.

·        La liste des « Couleurs » permet de personnaliser celles-ci en fonction de ses goûts. Pour changer une des valeurs, sélectionnez l’entrée correspondante dans la liste, et cliquez sur le bouton de couleur à droite. Cela ouvre un sélecteur de couleurs vous permettant de modifier cette couleur. Les couleurs définies sont des couleurs « Paliers », ScanNav calculant des couleurs intermédiaires entre chaque valeurs définies afin d’obtenir un dégradé continu.

Paramétrage expert :

Il n’est pas possible aujourd’hui de changer le paramétrage des intervalles prédéfinis avec l’interface. Ceci sera peut-être disponible dans une version ultérieure.  Il est cependant possible pour un expert de modifier ce paramétrage au travers du registre Windows.

Attention: Ce qui suit est donné à titre informatif, et les manipulations sont réservées à l’utilisateur averti, et conscient qu’une mauvaise manipulation du registre Windows peut entraîner des disfonctionnements du système.

Toutes les infos sont sauvegardées dans le registre windows. Dans « HKEY_CURRENT_USER\Software\Marc Lombard\ScanNav\Grib » il y a 5 sous entrées « Prec », « Press », « Temp », « Wind », et « HautHoule » respectivement pour les précipitations, les pressions, les températures, le vent, et la houle.

Dans chacune de ces clés il y a les entrées suivantes :

·        « colorinterval » : permet de définir l'intervalle de valeurs entre chaque couleur

·        « minval » : donne la valeur mini (toute valeur <= aura la première couleur)

·        « ncolors »: donne le nombre total de couleurs (toute valeur >= à minval+ncolors*interval aura la dernière couleur)

Pour augmenter (ou diminuer) le nombre de couleurs, il suffit de changer la valeur de "ncolors", les couleurs supplémentaires seront créées avec noir par défaut, il suffira de les modifier ensuite dans l'interface.

On peut de la même façon augmenter/diminuer minval et colorinterval...

Chaque sous-entrée contient également un sous-répertoire « Colors » qui contient la liste de couleurs, sous la forme « col0 », « col1 », ... « colN ». Elles sont définies sous la forme de valeurs RGB (8 bits de poids faible = Red(rouge), 8 bits suivants=Green(vert), 8bits suivants=Blue(bleu), 8 bits de poids fort à 0). Il est possible de les changer ici, mais préférable de le faire dans l’interface de ScanNav.

Introduction

Retour à la page principale de ScanNav
