Page d'accueil ScanNav
Version 18.1SP3

Logiciel de cartographie et de navigation assisté par GPS

maj: 06-11-2018
Présentation
Cliquer ici pour une version plus large de la présentation.
Pour passer en plein écran ou contrôler le défilement manuellement, utiliser les outils en bas du diaporama
  • Avec ScanNav préparez en toute tranquillité, chez vous, vos prochaines croisières, en scrutant tous les recoins des Cartes numériques (routes, ports, criques désertes, mouillages forains...). Puis partez naviguer.
  • Cartographie: Utilisez des cartes numérisées du commerce, ou créez vos propres cartes, à partir de vos cartes papier, à l'aide d'un simple scanner
  • Navigation: Branchez votre GPS et autres instruments NMEA, la position de votre bateau est reportée en temps réel sur votre carte à l'écran, avec toutes les indications de navigation.
  • SnTides basé sur le moteur SHOMAR vous indique les hauteurs d'eau sur tout le globe
  • Prenez en compte les Courants de marées et la Météo pour effectuer un Routage
  • Surveillez les autres bateaux grâce au module AIS / ASN / ARPA

  • Cartographie supportée
    Il s'agit de la cartographie vectorielle officielle issue directement des offices hydrographiques (SHOM pour la France), dans le cadre de la convention SOLAS pour la sauvegarde de la sécurité en mer. Elles sont disponibles à l'unité sur mesure, et téléchargeables via toute connexion Internet, y compris bas-débit.
    Cette offre matricielle (image des cartes papier) est dérivée des données fournies par le SHOM (France), l'UKHO (Grande Bretagne+Irlande, Espagne+Portugal, Croatie, Belgique+Pays-Bas), Shom+UKHO+Noaa pour les Antilles, et Navimap pour l'Italie. Les cartes sont mises à jour 2 fois par an. Bien que le rendu soit similaire, il ne s'agit pas de cartes scannées mais des films d'impression, ce qui élimine les sources d'erreurs liées au scan, aussi minimes soit-elles, et facilite les mises à jour régulières.
    Cette offre est supportée à partir de la version 12.1 de ScanNav,ainsi que sur la version Android ScanNav Compagnon.
    Il s'agit d'une cartographie vectorielle privée éditée par Navionics et distribuée par packs sur support CF-Card et SD-Card.
    La cartographie Navionics est supportée à partir de la version 8.0 de ScanNav.
    Il s'agit d'une cartographie matricielle privée issue du scan des cartes papier. Bien que toujours compatible, cette offre n'est pas à jour et n'est plus disponible, Maptech ayant arrêté sa commercialisation.
    Pour plus d'information sur les différents types de cartographie, nous vous conseillons les articles du SHOM disponible ici

    Atelier de Cartographie
    Scanner
    Carte

    Outre le support des différents types de cartographie standards, ScanNav permet à partir de vos cartes papiers, la construction de cartes numérisées. Un simple scanner A4 suffit, l'atelier de cartographie intégré dans ScanNav se charge du "collage" des différents morceaux scannés, et du géoréférencement de la carte en latitude et longitude, pour une utilisation sur votre PC.
    L'atelier possède également tous les outils pour maintenir votre cartographie commerciale matricielle à jour.

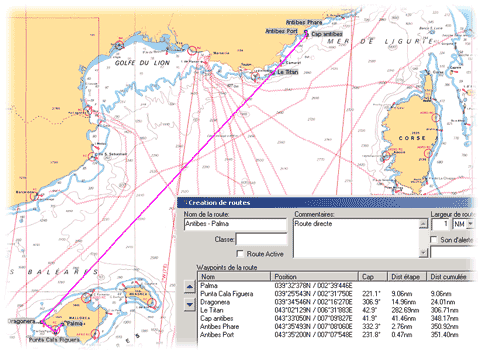

    Palma-Antibes
    Préparatifs de la prochaine croisière

    Chez vous, au calme, vous allez pouvoir explorer les moindres recoins de vos cartes et projeter la croisière de vos prochains congés. Création de waypoints, de routes,escales...

    ScanNav dispose de tous les outils de dessin et de calcul pour préparer au mieux vos périples.

    Si vous ne souhaitez pas embarquer votre pc à bord, vous pouvez d'un simple clic transférer les waypoints et routes ainsi préparées vers la plupart des GPS .

    Consultez des bases de données

    Afin de déterminer vos escales, différents guides et bases de données sont intégrées directement dans ScanNav pour une consultation hors ligne. Il suffit de cliquer sur la carte pour consulter la fiche correspondante, ou à l'inverse, de se positionner au bon endroit sur la carte à partir du guide.

    Le téléchargement et la mise à jour des bases de données s'effectue d'un simple clic sur un bouton lorsque vous êtes connecté à Internet, et est très rapide.

    Certains guides comme le Guide Méditerranée proposent du contenu complémentaire en ligne, que vous pouvez également vous procurer sur CD en contactant l'éditeur, vous permettant ainsi de consulter les pages en local sans nécessiter de connexion Internet.

    Plusieurs guides d'origine différentes sont interfacés (Atout Nautic, The Yachter, Guide Méditerranée, Guide Manche, Guide Atlantique) et d'autres sont en préparation.
    La base de données d'épaves du SHOM est également interfacé selon le même principe.


    Prêts pour Naviguer

    Gestion "Seamless" des cartes: Vous indiquez à ScanNav ou se trouvent vos cartes une fois pour toutes, il se chargera ensuite d'afficher la ou les cartes les plus adaptées à l'échelle d'affichage, en combinant plusieurs cartes et les ajustant entre elles afin de couvrir l'écran .

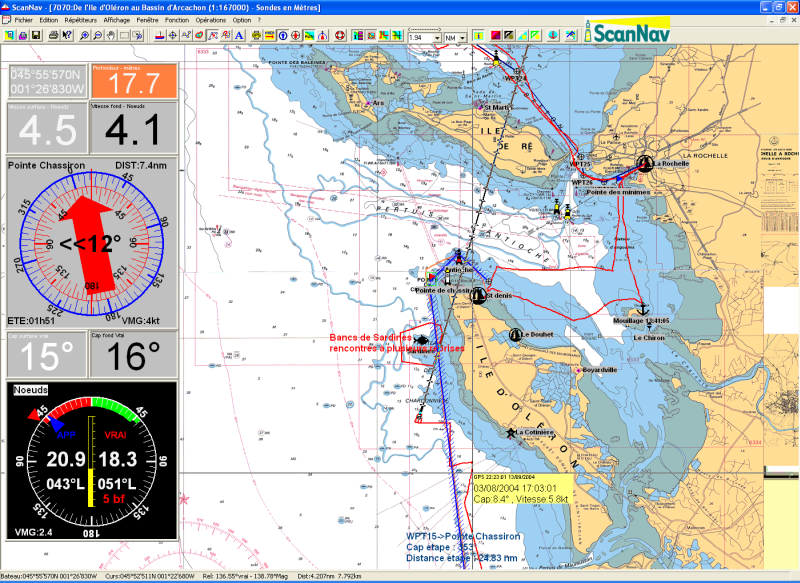

    Sur votre bateau reliez votre récepteur GPS à votre PC. Vous voyez votre bateau se déplacer sur la carte en temps réel, et visualisez de façon immédiate ou vous serez dans un temps déterminé, grâce à la ligne de foi graduée en temps. Vous avez également accès à tous les paramètres de navigation (cap, vitesse, distance restante, heure estimée d'arrivée, etc.) .

    Vous pouvez également visualiser (et mémoriser) tous les autres instruments tels que la sonde, la girouette, la boussole, le loch, etc... dans des répétiteurs adaptés. Toutes les informations calculées peuvent également être envoyées sur des écrans NMEA externes, et vous pouvez interfacer le pilote automatique.

    Vous pouvez suivre la route pré-enregistrée, des alarmes vous signaleront l'écart à la route prévue, l'arrivée sur des waypoints, la proximité de zones de danger. Il vous est possible de noter des points de pêche, de mouillage, (et d'homme à la mer), d'associer des photos aux waypoints, d'interfacer le pilote, de visualiser tous les instruments dans des répétiteurs adaptés...

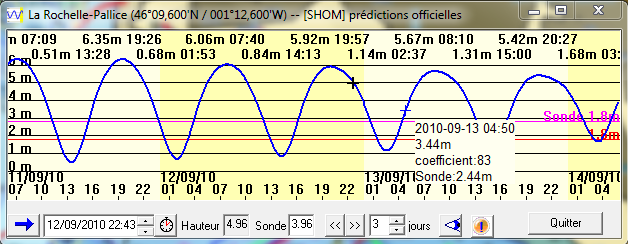

    Hauteurs d'eau: SNTides / SHOMAR
    SNTides

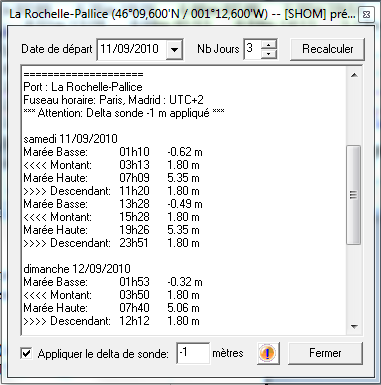

    vue annuaire

    ScanNav inclu de base le module de calcul des hauteurs d'eaux SNTides basé sur le moteur de calcul SHOMAR (© SHOM 2010 - France - Contrat n° 114/2010), assurant ainsi une parfaite sécurité (précision identique aux annuaires papier pour les côtes Françaises), et ayant également une couverture Mondiale (1075 sites à travers le monde dont 150 en France métropolitaine et 42 sur les côtes françaises d'outre-mer)

    Visualisez immédiatement la hauteur sur une sonde et une heure donnée, déterminez instantanément les heures de passage de seuils en fonction de votre tirant d'eau et pied de pilote, etc... Courbes graphiques interectives, et/ou visualistation sous forme de tables texte.

    Cliquez ici pour voir les fonctionalités complètes


    Module courants de Marées
    Cliquez pour arreter/demarrer l'animation

    ScanNav traite les informations de marée, superposant les courants estimés en fonction de l'heure, et du coefficient sur votre carte.

    Les données de courants UJA pour la France sont issues du SHOM. (autorisation n° 30/2005)

    ScanNav intègre également les données de l'UKHO pour le Royaume Uni, Belgique, Pays-Bas, Mer du Nord, ainsi que quelques points sur l'Islande, le Portugal, et Gibraltar.

    Vous pouvez également utiliser les Gribs de courants des différents fournisseurs dont le téléchargement est intégré dans ScanNav, ou de toute autre source externe.

    Cliquez ici pour voir les détails des zones de courants proposés

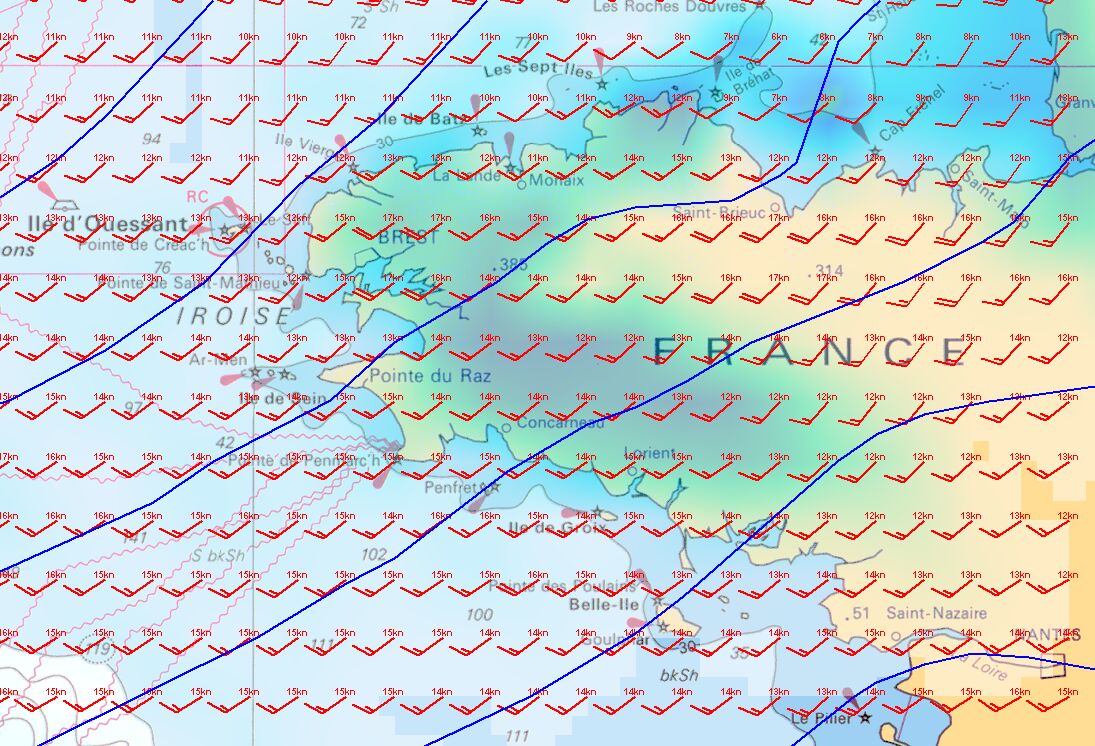

    Module GRIB: Superposez la météo
    Origine Noaa, Cliquez pour arreter/demarrer l'animation

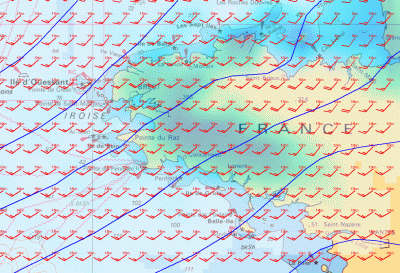

    ScanNav traite les fichiers GRIB (récupérés via Internet, ou par radio), permettant d'afficher les paramètres météo directement sur votre carte (vent, pression, houle, précipitations, températures...).

    Les sources de fichiers gribs sont multiples, et fournies à des pas de grille allant de la maille large pour les grandes traversées à la très haute résolution pour les navigations côtières. Certains sont gratuits notamment ceux issus du Noaa, et d'autres payants.

    Origine Météorem

    Offre MétéoGrib:

    ScanNav intègre un service de téléchargement de fichiers Grib en provenance de différents fournisseurs et à des résolutions différentes, pour la plupart gratuits. Découvrez l'offre complète en cliquant ici.

    Notre collaborateur de longue date Météorem fut le premier fournisseur à proposer un accès gratuit à ses Grib Haute résolution. Cliquez ici pour plus d'information.


    Module Routage

    Combinez les informations Météo et Courants pour réaliser un routage, afin de déterminer votre route et savoir à quel moment partir pour bénéficier des meilleures conditions.

    cliquez ici pour plus de détails


    Module AIS / ASN /ARPA
    Animation AIS Un simple récepteur AIS connecté au PC donnera les informations des navires se trouvant dans un rayon de 25 Miles Nautiques (antenne VHF). Position, cap, vitesse, vitesse de virage toutes les 30 secondes, et informations plus complètes : nom, status, type de navire, destination... toutes les 6 minutes.

    Les bateaux en vue sont affichés sur la cartes et/ou sous forme de liste regroupant toutes leurs informations.
    ScanNav gère un module anti-colision avec alarmes visuelles et/ou sonores en fonction des trajectoires des bateaux par rapport à la route de votre propre bateau. Les élements affichés et les alarmes sont entièrement paramétrables.

    un transponder AIS (émetteur) est obligatoire sur tous les bateaux de plus de 300 tonneaux

    Analyse
    Après votre croisière

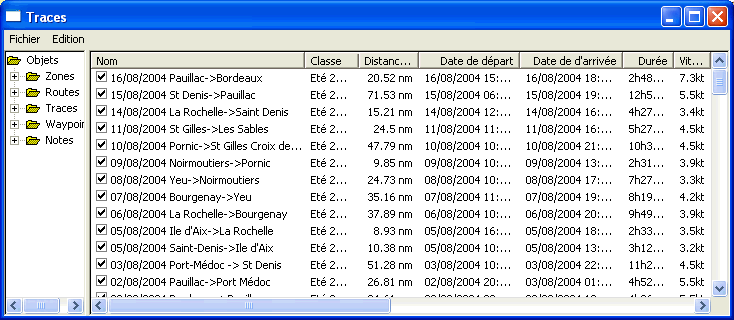

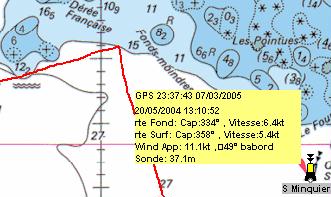

    ScanNav conserve en mémoire toutes les informations du GPS et autres instruments interfacés, et vous sert ainsi de journal graphique (ne se substitue pas au journal papier obligatoire à bord). Vous pouvez ainsi analyser votre parcours à posteriori tous les détails étant conservés.

    Si votre PC était éteint en navigation, vous pouvez toujours récupérer à posteriori les traces de la plupart des GPS afin de les visualiser dans ScanNav.


    Anim GoogleEarth
    Interfacage de Google-Earth

    Vous pouvez capturer des écrans Google-Earth, l'image est ensuite géoréférencée en quelques clics de souris avec l'atelier pour être intégrée comme aide à la navigation supplémentaire.
    Cliquer ici pour visualiser le mode opératoire sur YouTube

    A l'inverse, vous pouvez également transférer vos traces routes et waypoints vers Google-Earth. Très utile pour envoyer vos traces à des amis qui n'auraient pas la chance de posséder ScanNav.




    Superposez des vues aériennes

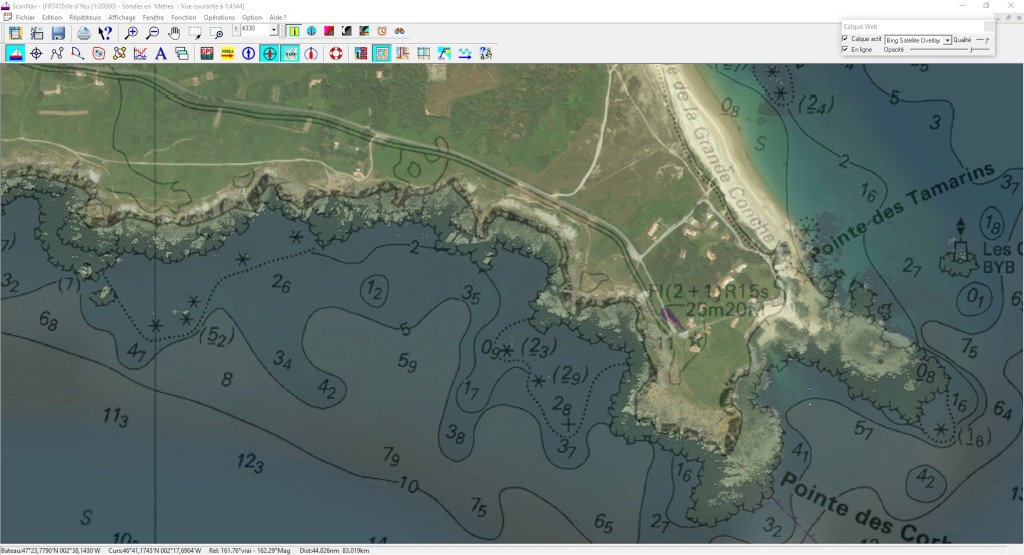

    Les calques WEB permettent la superposition en transparence d’images satellite ou autres, apportant autant d’informations complémentaires pour préparer sa navigation. Les vues sont téléchargées automatiquement et mises en cache pour une utilisation hors ligne. Voir plus d'information dans la documentation.

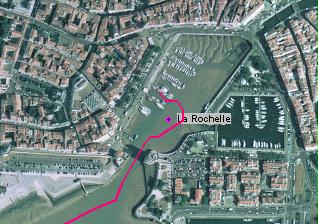

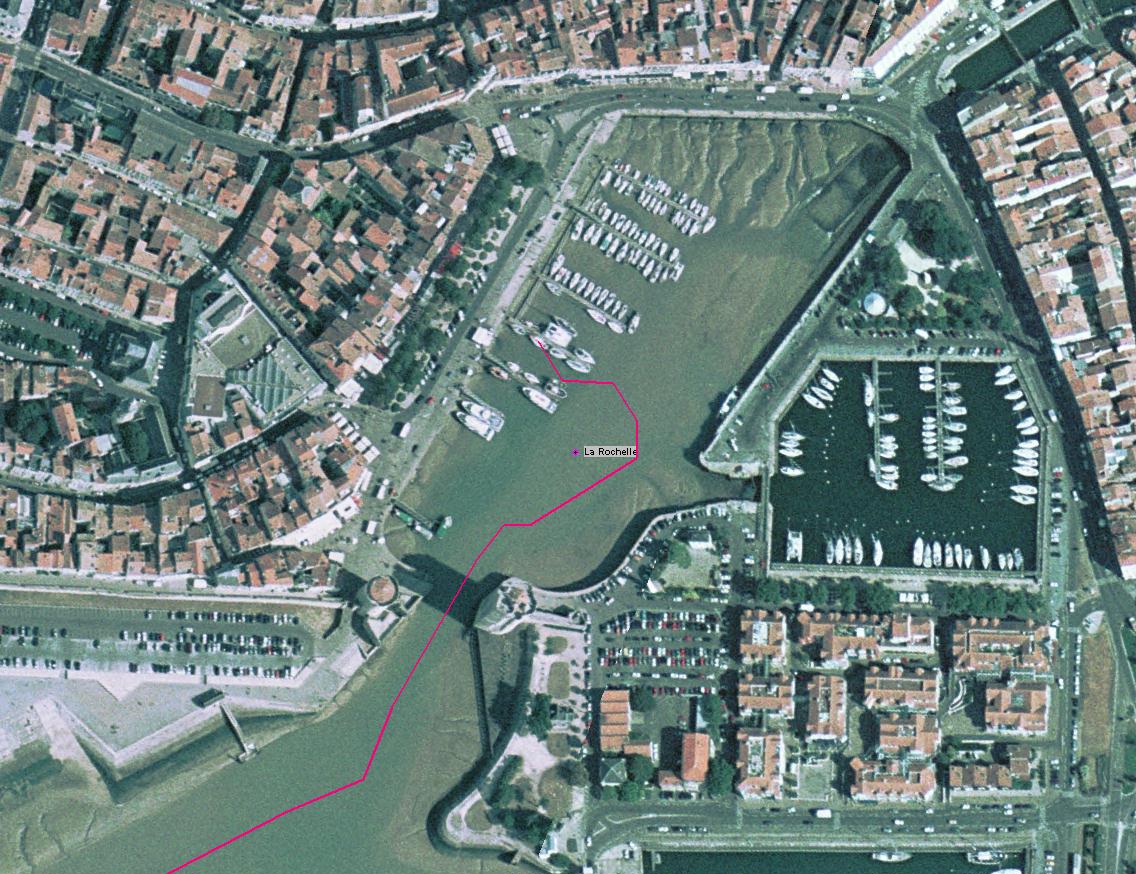

    Vous pouvez également utiliser les photographies aériennes des côtes Françaises, ou les photos satellites du monde entier au format MrSid. Elles constituent un excellent complément d'aide à la navigation car très précises, et donnent une autre vision des côtes et de la nature des fonds avec une excellente précision. Ces photos sont téléchargeables gratuitement sur Internet et directement utilisables dans ScanNav. (cliquer ici pour plus de précisions)

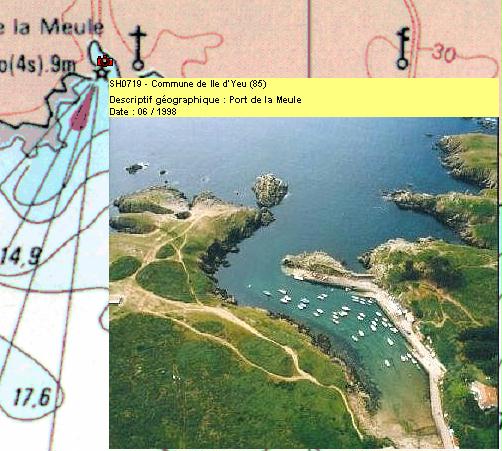

    Une bibliothèque de waypoints agrémentés de photos obliques des entrées de ports et criques des côtes de France est également disponible.


    Utilisation Fluviale et Terrestre

    ScanNav est également adapté à la navigation fluviale avec les ENCs Inland diffusées par les Voies Navigables de France, et services équivalents des autres pays.

    Les calques Web permettent également de superposer des images satellite parfaitement géo-référencées.

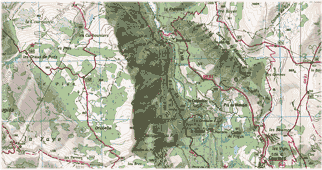

    ScanNav supporte également les projections Lambert et UTM utilisées pour la cartographie terrestre, et peut donc également être utilisé dans ce domaine (randonnée, VTT, raids 4x4...).


    Forum
    Rejoignez les nombreux utilisateurs sur le Forum pour suivre les améliorations permanentes et discuter entre utilisateurs
